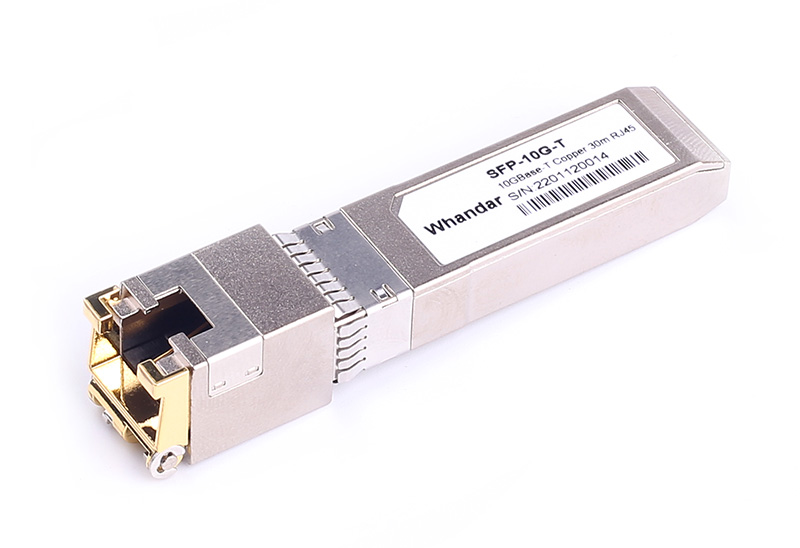

Product Features
Ø Up to 10Gb/s bi-directional data links
Ø Hot-pluggable SFP+ footprint
Ø Fully metallic enclosure for low EMI
Ø Low power dissipation
Ø Compact RJ-45 connector assembly
Ø Access to physical layer IC via 2-wire serial bus
Ø Supports Links up to 30m using Cat 6a/7 Cable
Ø RoHS Compliant
Ø Operating case temperature: 0℃ to 70℃
Pin Descriptions
|
Pin |
Signal Name |
Description |
Plug Seq. |
Notes |
|
1 |
VEET |
Transmitter Ground |
1 |
|
|
2 |
TX FAULT |
Transmitter Fault Indication |
3 |
Not supported |
|
3 |
TX DISABLE |
Transmitter Disable |
3 |
|
|
4 |
SDA |
SDA Serial Data Signal |
3 |
|
|
5 |
SCL |
SCL Serial Clock Signal |
3 |
|
|
6 |
MOD_ABS |
Module Absent. Grounded within the module |
3 |
|
|
7 |
RS0 |
Not Connected |
3 |
|
|
8 |
LOS |
Loss of Signal |
3 |
|
|
9 |
VEER |
Receiver ground |
1 |
|
|
10 |
VEER |
Receiver ground |
1 |
|
|
11 |
VEER |
Receiver ground |
1 |
|
|
12 |
RD- |
Inv. Received Data Out |
3 |
|
|
13 |
RD+ |
Received Data Out |
3 |
|
|
14 |
VEER |
Receiver ground |
1 |
|
|
15 |
VCCR |
Receiver Power Supply |
2 |
|
|
16 |
VCCT |
Transmitter Power Supply |
2 |
|
|
17 |
VEET |
Transmitter Ground |
1 |
|
|
18 |
TD+ |
Transmit Data In |
3 |
|
|
19 |
TD- |
Inv. Transmit Data In |
3 |
|
|
20 |
VEET |
Transmitter Ground |
1 |
|
General Specifications
|
General |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
Units |
Notes/Conditions |
|
Data Rate |
BR |
|
10.3 |
|
Gb/sec |
IEEE 802.3 compatible. |
|
Cable Length |
L |
|
|
30 |
m |
Category 6a/7 UTP. BER <10-12 |
Ordering information
|
Part Number |
Tx_DIS |
Link Indicator on Rx_LOS Pin |
Temp. |
|
HD-SFP+/10G-T |
Yes |
Yes |
0~70°C |
